Клапани з пневмоприводом зазвичай використовуються там, де не можливе використання електромагнітного приводу або робоче середовище є абразивним, корозійно-активним або дуже в'язким, що не допускає застосування запірної арматури з електромагнітним приводом.
Пневмокеровані клапани широко застосовуються в харчовій промисловості (стерилізатори, термокамери), водоочищенні та водопідготовці, медичній (стерилізатори, автоклави) а також целюлозно-паперовій промисловості та енергетиці.

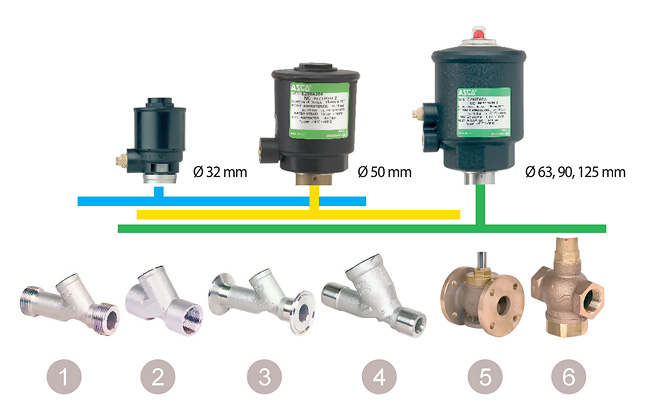

Пропонується шість варіантів виконання пневмокерованих клапанів ASCO Numatics:
1) Зовнішнє різьблення (приєднання від 1/2 до 1”, корпус із нержавіючої сталі);
2) Внутрішнє різьблення (приєднання від 3/8 до 2 1/2”, корпус із бронзи або нержавіючої сталі);
3) Хомутне приєднання (Ду = 10-65 мм, корпус із нержавіючої сталі);
4) Під торцеве зварювання (Ду = 10-65 мм, корпус з нержавіючої сталі);
5) Фланцеве приєднання (Ру = 16 бар, Ду = 25-50 мм, корпус із бронзи);
6) Внутрішнє різьблення (трьохходовий клапан, приєднання від 1/2 до 1”, корпус із бронзи).
Параметры
| Функція 2/2 | DP Мін./макс. |
Температура | ø Трубопровід | Серія | |
|---|---|---|---|---|---|
| Мін | Макс | ||||
| Бронзовый корпус | |||||
| Н3-НО | 10 бар | - 10°C | + 95°C | 1/2 .. 1 | Е290 (pdf) |
| Н3-НО | 16 бар | -10°C | +180°C | 1/2 .. 2 1/2 | Е290 (pdf) |
| Н3-НО | 16 бар | -10°C | +180°C | Ду 25 .. 50 | Т290 (pdf) |
| H3-НО | 16 бар | -10°C | +180°C | 1/2 .. 2 | 165 (TBT) (pdf) |
| H3-НО | 16 бар | -10°C | +180°C | Ду 15 .. 80 | 165 (BBT) (pdf) |
| Чугунный корпус | |||||
| H3-НО | 16 бар | -10°C | +95°C | Ду 25 .. 50 | Т290 (pdf) |
| H3-НО | 16 бар | -10°C | +95/180°C | Ду 15 .. 150 | 165 (BF) (pdf) |
| Стальной корпус | |||||
| H3-НО | 25 бар | - 10°C | +180°C | Ду 15 .. 100 | 165 (BA) (pdf) |
| H3-НО | 40 бар | - 25°C | +180°C | Ду 15 .. 150 | Т298 (pdf) |
| Корпус із нержавіючої сталі | |||||
| H3-НО | 16 бар | - 10°C | + 180°C | 3/8 .. 2 1/2 | E290 (pdf) |
| H3-НО | 16 бар | -10°C | +180°C | Ду 15 .. 65 | S290 (pdf) |
| H3-НО | 16 бар | -10°C | +180°C | Ду 15 .. 100 | 165 (BI) (pdf) |
Технічні характеристики клапанів із пневмоприводом (загальна інформація)
Не знайшли відповідний регулюючий клапан?
Зверніть увагу на регулюючі клапани ECOTROL.
Компанія ІТО є офіційним представником компанії ASCO Numatics в Україні. Ми гарантуємо пряме постачання тільки оригінальної продукції найвищої якості. Ми надамо достовірну та вичерпну інформацію про продукцію ASCO Numatics. У наших фахівців завжди можна отримати кваліфіковану консультацію. Гарантійне та сервісне обслуговування.
Компанія ASCO Numatics є світовим лідером з виробництва високоякісного обладнання КВП, це електромагнітні клапани, гідропневматичні клапани, відсічні клапани, пневмоавтоматика, пневматичні циліндри та інші засоби пневматичної автоматизації.
Компанія ASCO Numatics має найвищу репутацію в галузі якості, надійності та технічного рівня продукції.
