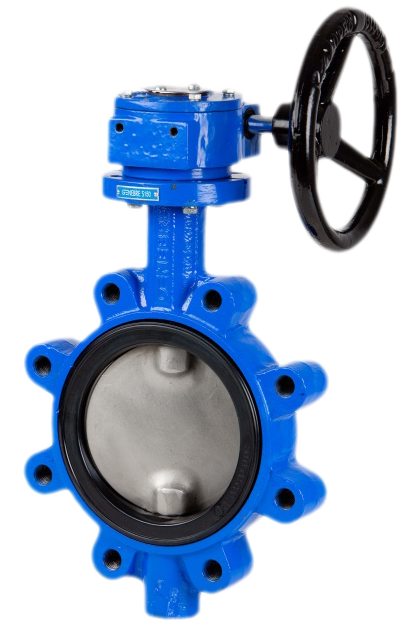

Дискові поворотні затвори типу «батерфляй» — це різновид трубопровідної арматури, що є кільцевим корпусом з розташованим у ньому поворотним диском, який є робочим органом для регулювання потоку. Можуть використовуватися як запірна арматура, коли диск знаходиться в повністю відкритому або повністю закритому положенні, а також як регулююча арматура, коли витрата робочого середовища регулюється кутом повороту диска в діаппазоні, від 0° до 90°. При необхідності на дискові затвори встановлюються електроприводи серії ROM або пневмоприводи серії RC Rotork. Для автоматичного регулювання дискові затвори з пневматичним приводом оснащуються пілотними клапанами компанії ASCO Numatics і управляються за їх допомогою.
Найчастіше поворотні затвори батерфляй використовуються для управління потоками (рідина, газ) у технологічних процесах харчової, хімічної, нафтогазової, целюлозно-паперової та інших галузях промисловості.
Основними перевагами поворотних дискових затворів батерфляй є:
Недоліком дискових затворів можна вважати підвищений опір потоку у відкритому стані.

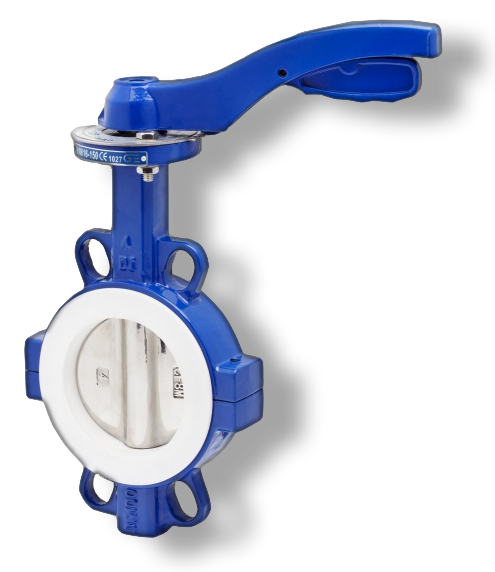

| Модель | Умовний прохід | Розмір | Вага (кг) | Упаковка /шт. |
|---|---|---|---|---|
| 2101 09 | 50 mm | 2″ | 2.65 | 1/7 |
| 2101 10 | 60 mm | 2 1/2″ | 3.18 | 1/5 |
| 2101 11 | 80 mm | 3″ | 3.75 | 1/5 |
| 2101 12 | 100 mm | 4″ | 5.85 | 1/5 |
| 2101 13 | 125 mm | 5″ | 7.5 | 1/1 |
| 2101 14 | 150 mm | 6″ | 11.25 | 1/1 |
| 2101 16 | 200 mm | 8″ | 21.3 | 1/1 |

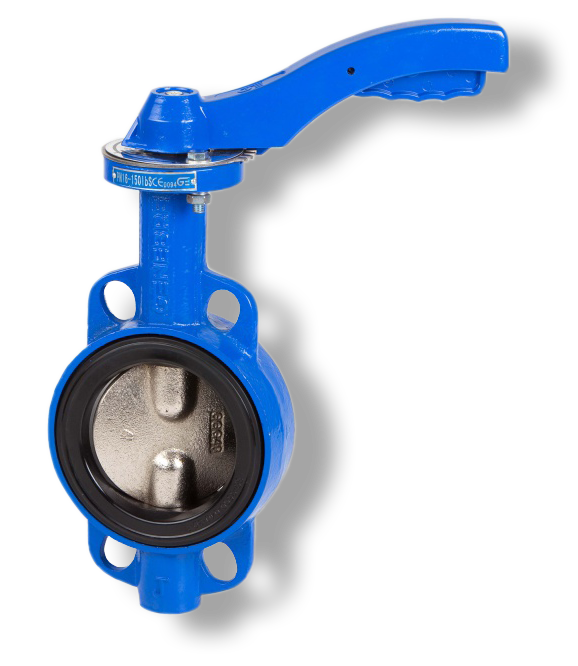

| Модель | Умовний прохід | Розмір | Вага (кг) | Упаковка /шт. |
|---|---|---|---|---|
| 2103 09 | 50 mm | 2″ | 2.76 | 1/7 |
| 2103 10 | 65 mm | 2 1/2″ | 3.15 | 1/5 |
| 2103 11 | 80 mm | 3″ | 3.7 | 1/5 |
| 2103 12 | 100 mm | 4″ | 5.81 | 1/5 |
| 2103 13 | 125 mm | 5″ | 7.4 | 1/1 |
| 2103 14 | 150 mm | 6″ | 8.5 | 1/1 |
| 2103 16 | 200 mm | 8″ | 14 | 1/1 |
| 2103 18 | 250 mm | 10″ | 21.7 | 1/1 |
| 2103 20 | 300 mm | 12″ | 37.55 | 1/1 |
| 2103 22 | 350 mm | 14″ | 56.56 | 1/1 |
| 2103 24 | 400 mm | 16″ | 75.3 | 1/1 |
| 2103 26 | 450 mm | 18″ | 117.3 | 1/1 |
| 2103 28 | 500 mm | 20″ | 139 | 1/1 |
| Модель | Умовний прохід | Розмір | Вага (кг) | Упаковка /шт. |
|---|---|---|---|---|
| 2104 09 | 50 mm | 2″ | 2.7 | 1/6 |
| 2104 10 | 65 mm | 2 1/2″ | 3.3 | 1/5 |
| 2104 11 | 80 mm | 3″ | 3.49 | 1/5 |
| 2104 12 | 100 mm | 4″ | 5.7 | 1/4 |
| 2104 13 | 125 mm | 5″ | 7.4 | 1/1 |
| 2104 14 | 150 mm | 6″ | 10.516 | 1/1 |
| 2104 16 | 200 mm | 8″ | 18.96 | 1/1 |
| 2104 18 | 250 mm | 10″ | 24.9 | 1/1 |
| Модель | Умовний прохід | Розмір | Вага (кг) | Упаковка /шт. |
|---|---|---|---|---|
| 5104 09 | 50 mm | 2″ | 4.2 | 1/1 |
| 5104 10 | 65 mm | 2 1/2″ | 4.8 | 1/1 |
| 5104 11 | 80 mm | 3″ | 6.35 | 1/1 |
| 5104 12 | 100 mm | 4″ | 7.95 | 1/1 |
| 5104 13 | 125 mm | 5″ | 9.65 | 1/1 |
| Модель | Умовний прохід | Розмір | Вага (кг) | Упаковка /шт. |
|---|---|---|---|---|
| 2108 09 | 50 mm | 2″ | 4.2 | 1/5 |
| 2108 10 | 65 mm | 2 1/2″ | 4.65 | 1/5 |
| 2108 11 | 80 mm | 3″ | 5.741 | 1/4 |
| 2108 12 | 100 mm | 4″ | 8.02 | 1/4 |
| 2108 13 | 125 mm | 5″ | 9.9 | 1/1 |
| 2108 14 | 150 mm | 6″ | 13.266 | 1/1 |
| 2108 16 | 200 mm | 8″ | 17.5 | 1/1 |
| 2108 18 | 250 mm | 10″ | 28.5 | 1/1 |
| 2108 20 | 300 mm | 12″ | 51.4 | 1/1 |
| Модель | Умовний прохід | Розмір | Вага (кг) | Упаковка /шт. |
|---|---|---|---|---|
| 5108 09 | 50 mm | 2″ | 7.4 | 1/1 |
| 5108 10 | 65 mm | 2 1/2″ | 7.8 | 1/1 |
| 5108 11 | 80 mm | 3″ | 9 | 1/1 |
| 5108 12 | 100 mm | 4″ | 11.4 | 1/1 |
| 5108 13 | 125 mm | 5″ | 13 | 1/1 |
| 5108 14 | 150 mm | 6″ | 16.3 | 1/1 |
| 5108 16 | 200 mm | 8″ | 26 | 1/1 |
| 5108 18 | 250 mm | 10″ | 40.5 | 1/1 |
| Модель | Умовний прохід | Розмір | Вага (кг) | Упаковка /шт. |
|---|---|---|---|---|
| 2108А 09 | 50 mm | 2″ | 4.2 | 1/5 |
| 2108А 10 | 65 mm | 2 1/2″ | 4.5 | 1/5 |
| 2108А 11 | 80 mm | 3″ | 4.874 | 1/4 |
| 2108А 12 | 100 mm | 4″ | 7.678 | 1/3 |
| 2108А 13 | 125 mm | 5″ | 9.1 | 1/1 |
| 2108А 14 | 150 mm | 6″ | 12.618 | 1/1 |
| 2108А 16 | 200 mm | 8″ | 17.129 | 1/1 |
| 2108А 18 | 250 mm | 10″ | 28.4 | 1/1 |
| 2108А 20 | 300 mm | 12″ | 50.383 | 1/1 |
| 2108А 22 | 350 mm | 14″ | 65.6 | 1/1 |
| 2108А 24 | 400 mm | 16″ | 91.066 | 1/1 |
| 2108А 26 | 450 mm | 18″ | 132.967 | 1/1 |
| 2108А 28 | 500 mm | 20″ | 184.6 | 1/1 |
| Модель | Умовний прохід | Розмір | Вага (кг) | Упаковка /шт. |
|---|---|---|---|---|
| 2109 09 | 50 mm | 2″ | 2.5 | 1/7 |
| 2109 10 | 65 mm | 2 1/2″ | 3.35 | 1/5 |
| 2109 11 | 80 mm | 3″ | 3.7 | 1/5 |
| 2109 12 | 100 mm | 4″ | 5.625 | 1/5 |
| 2109 13 | 125 mm | 5″ | 7.2 | 1/1 |
| 2109 14 | 150 mm | 6″ | 8.225 | 1/1 |
| 2109 16 | 200 mm | 8″ | 14.1 | 1/1 |
| 2109 18 | 250 mm | 10″ | 22.743 | 1/1 |
| 2109 20 | 300 mm | 12″ | 39.233 | 1/1 |
| 2109 22 | 350 mm | 14″ | 55.505 | 1/1 |
| 2109 24 | 400 mm | 16″ | 75.9 | 1/1 |
| 2109 26 | 450 mm | 18″ | 120.7 | 1/1 |
| 2109 28 | 500 mm | 20″ | 141.7 | 1/1 |
| Модель | Умовний прохід | Розмір | Вага (кг) | Упаковка /шт. |
|---|---|---|---|---|
| 2109B 09 | 50 mm | 2″ | 2.615 | 1/7 |
| 2109B 10 | 65 mm | 2 1/2″ | 3.1 | 1/5 |
| 2109B 11 | 80 mm | 3″ | 3.585 | 1/5 |
| 2109B 12 | 100 mm | 4″ | 5.501 | 1/5 |
| 2109B 13 | 125 mm | 5″ | 6.844 | 1/1 |
| 2109B 14 | 150 mm | 6″ | 7.927 | 1/1 |
| 2109B 16 | 200 mm | 8″ | 14.263 | 1/1 |
| 2109B 18 | 250 mm | 10″ | 21.7 | 1/1 |
| 2109B 20 | 300 mm | 12″ | 37.5 | 1/1 |
| 2109B 22 | 350 mm | 14″ | 55.471 | 1/1 |
| 2109B 24 | 400 mm | 16″ | 73.813 | 1/1 |
| 2109B 26 | 450 mm | 18″ | 118.8 | 1/1 |
| 2109B 28 | 500 mm | 20″ | 140.125 | 1/1 |
| 2109B 32 | 550 mm | 24″ | 237 | 1/1 |
| Модель | Умовний прохід | Розмір | Вага (кг) | Упаковка /шт. |
|---|---|---|---|---|
| 5109 09 | 50 mm | 2″ | 5.8 | 1/1 |
| 5109 10 | 65 mm | 2 1/2″ | 6.3 | 1/1 |
| 5109 11 | 80 mm | 3″ | 6.8 | 1/1 |
| 5109 12 | 100 mm | 4″ | 9 | 1/1 |
| 5109 13 | 125 mm | 5″ | 10.4 | 1/1 |
| 5109 14 | 150 mm | 6″ | 12.5 | 1/1 |
| 5109 16 | 200 mm | 8″ | 17.4 | 1/1 |
| 5109 18 | 250 mm | 10″ | 24.2 | 1/1 |
Дискові затвори можуть комплектуватися різними виконавчими механізмами, ручними, електричними та гідропневматичними приводами.
З ручним приводом
З пневматичним приводом
З гідравлічним приводом
З електричним приводом
Компанія ІТО є офіційним дистриб'ютором Genebre в Україні. Ми гарантуємо якість продукції, що постачається, здійснюємо її сервісне та гарантійне обслуговування. Пропонуються тільки якісні дискові затвори Genebre для стандартних умов застосування, а також дискові затвори компанії Coax-Muller для екстремальних умов застосування.
Готові комплексні рішення, комплектація широким переліком сумісного допоміжного обладнання, приводи, регулирующие клапаны, контрольні прилади.
Genebre розпочала свою діяльність у 1981 році на ринку регулюючих клапанів. Протягом багатьох років компанія постійно розвивалася і стала одним із світових лідерів у своєму секторі. Понад 25 років компанія займається виробництвом трубопровідної арматури.
GENEBRE, SA впровадила систему управління якістю для управління проектуванням та виробництвом клапанів управління подачі рідини, а також запірної та регулюючої арматури. Ця система відповідає вимогам міжнародного стандарту UNE-EN-ISO 9001: 2015, сертифікованого престижною німецькою сертифікаційною організацією TÜV Rheinland. У 2000 році GENEBRE почала відповідати європейській моделі ділової досконалості EFQM і в 2003 каталонський регіональний уряд присудив GENEBRE нагороду за якість. З 2012 року сертифіковано відповідно до UNE-EN-ISO 14001: 2015, а також TÜV Rheinland, що дозволяє гарантувати найвищу якість продукції GENEBRE.
